- 產品詳情
- 產品規格
- 指紋采集：支持手指圖像采集，輸出RAW、BMP等標準數據格式，適配多種開發需求。
- 指紋比對與搜索：支持1:1精準對比（身份驗證）與1:N快速搜索（批量識別），滿足不同場景需求。
- 特征處理與存儲：自動處理采集指紋生成特征數據，并安全存儲于模塊內，保障數據不泄露。
- 高防偽性：內置假指紋識別算法，對硅膠、薄膜等偽造指紋具備強辨別能力，提升安全等級。
- 高適應性：突破手指狀態限制，干、裂、臟、濕手指均能穩定采集，比對準確率不受影響。
- 簡易開發：提供標準UART/USB接口，配套源碼SDK與開發手冊，降低研發門檻，縮短項目周期。
- 安全防護領域：保險箱柜、槍柜、汽車防盜系統；
- 身份管理領域：考勤機、門禁系統（企業/政府場景）；
- 民生安全領域：銀行自助設備、居家指紋鎖、社區門禁。
- 指紋采集面為核心部件，請勿用硬物刮擦，以免損壞傳感器導致采集異常。
- 模塊采用“結構件頂壓”方式固定，固定件需頂在傳感器底面空曠區域，且安裝壓力不可過大，避免損傷內部晶元。
- 若終端設備使用110V/220V市電供電，務必采用三腳帶接地線插頭，確保良好接地，保障使用者安全。
- 如需降低功耗，可通過控制電源VCC的通斷來開關模塊（非工作狀態切斷電源，工作時接通）。
產品概述
本款半導體電容式指紋模塊以高速處理器為核心，結合自研高精準指紋算法，可實現指紋采集、特征處理、特征存儲、指紋比對等全流程智能操作。模塊在易用性、耐用性上表現突出，傳感器穩定性強且使用壽命超100萬次，對高低溫、風沙等惡劣環境具備優異適應性；同時針對手指干、開裂、臟、濕等特殊狀況，仍能正常采集并保證高比對準確率。模塊支持USB、串口雙通訊接口，兼容Mass storage、TLL協議，即插即用，部署便捷。
核心功能
產品優勢
以高性價比指紋模塊為核心，延伸開發出指紋控制器、指紋儀、指紋鎖、指紋防盜門等系列產品，有效降低用戶在指紋識別領域的研發成本，助力快速推出符合市場需求的個性化高科技產品。目前產品已成功應用于：
憑借穩定的產品性能、優質的技術支持與完善的售后服務，產品已獲得市場廣泛認可與客戶信賴。
產品規格參數
| 參數項 | 參數值 |
|---|---|
| 通信接口 | USB1.1/2.0；UART（默認波特率115200bps） |
| 工作電壓 | DC-5V（電壓范圍5V±10%）或 3.3V |
| 工作電流 | 31mA（均值，電壓5V條件下） |
| 觸摸靜態電流 | 8uA（低功耗設計，適配便攜設備） |
| 抗靜電能力 | 符合GB/T 17626.2—2006，等級2 |
| 抗電磁騷擾能力 | 符合GB/T 17626.3—2006，等級2 |
| 參數項 | 參數值 |
|---|---|
| 傳感器類型 | 半導體電容式（高精度采集，識別速度快） |
| 采集方式 | 按壓式（操作便捷，用戶接受度高） |
| 使用壽命 | 大于100萬次（廠商提供參數，耐用性強） |
| 傳感器大小 | 直徑25.6mm，厚度10.8mm（公差±0.1mm） |
| 圖像像素 | 192*192pixel（有效像素192*192pixel，采集清晰度高） |
| 圖像分辨率 | 508dpi（高分辨率，保證特征提取準確性） |
| 參數項 | 參數值 |
|---|---|
| 采集時間 | <0.25s（快速響應，用戶等待時間短） |
| 比對方式 | 1:1對比 或 1：N對比（靈活適配不同場景） |
| 搜索時間 | <1.0秒（均值，批量識別效率高） |
| 指紋容量 | 默認500枚（可根據需求擴展，滿足中小型場景） |
| 安全等級 | 1至5級可調（從低到高，適配不同安全需求） |
| 認假率(FAR) | <0.001%（Security Level：3，安全性高） |
| 拒真率(FRR) | <0.1%（Security Level：3，用戶體驗好） |
| 指紋特征值長度 | 498 Bytes（數據量小，傳輸與存儲效率高） |
| 參數項 | 參數值 |
|---|---|
| 工作溫度 | 推薦：-10~55℃；極限：-40~60℃（適應高低溫環境） |
| 存儲溫度 | 極限：-40~60℃；推薦：-10~20℃（延長存儲壽命） |
| 工作濕度 | 20~90%R.H（潮濕環境下穩定工作） |
| 存儲濕度 | 極限：17~96%R.H；推薦：20~80%R.H（避免受潮損壞） |
硬件接口
接口定義
| 引腳號 | 名稱 | 定義 | 功能描述 |
|---|---|---|---|
| 1 | VCC | 電源輸入 | 電源正輸入端（DC 5V±10%） |
| 2 | DP | USB數據正信號線 | USB數據傳輸正極端口 |
| 3 | DM | USB數據負信號線 | USB數據傳輸負極端口 |
| 4 | GND | 電源和信號地 | 電源與信號公共接地端，保障穩定傳輸 |
| 5 | NC | 懸空 | 無功能，無需接線 |
| 6 | NC | 懸空 | 無功能，無需接線 |
| 引腳號 | 名稱 | 定義 | 功能描述 |
|---|---|---|---|
| 1 | VCC | 電源輸入 | 電源正輸入端（DC 5V±10%） |
| 2 | TXD | 數據發送 | 模塊串口發送端（3.3V-TTL logic） |
| 3 | RXD | 數據接收 | 模塊串口接收端（3.3V-TTL logic） |
| 4 | GND | 電源和信號地 | 電源與信號公共接地端，保障穩定傳輸 |
| 5 | TP | 觸摸電源輸入 | 觸摸功能電源正輸入端（5V 或 3.3V） |
| 6 | TO | 觸摸信號輸出 | 觸摸感應信號輸出端（3.3V-logic，默認高電平有效） |
注：USB接口與串口為二選一配置，出廠時將根據客戶需求固定為其中一種接口，下單前請確認接口類型。

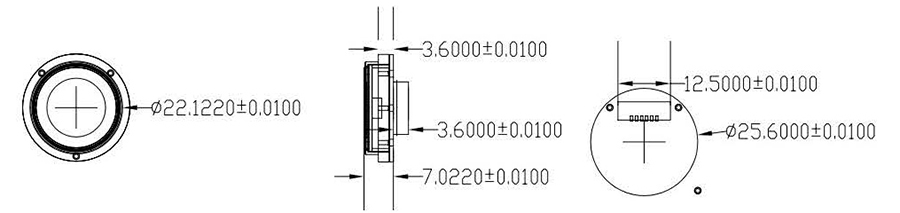

外形結構尺寸

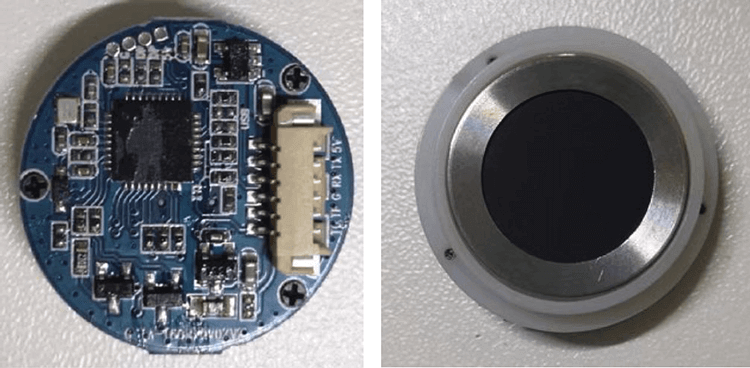

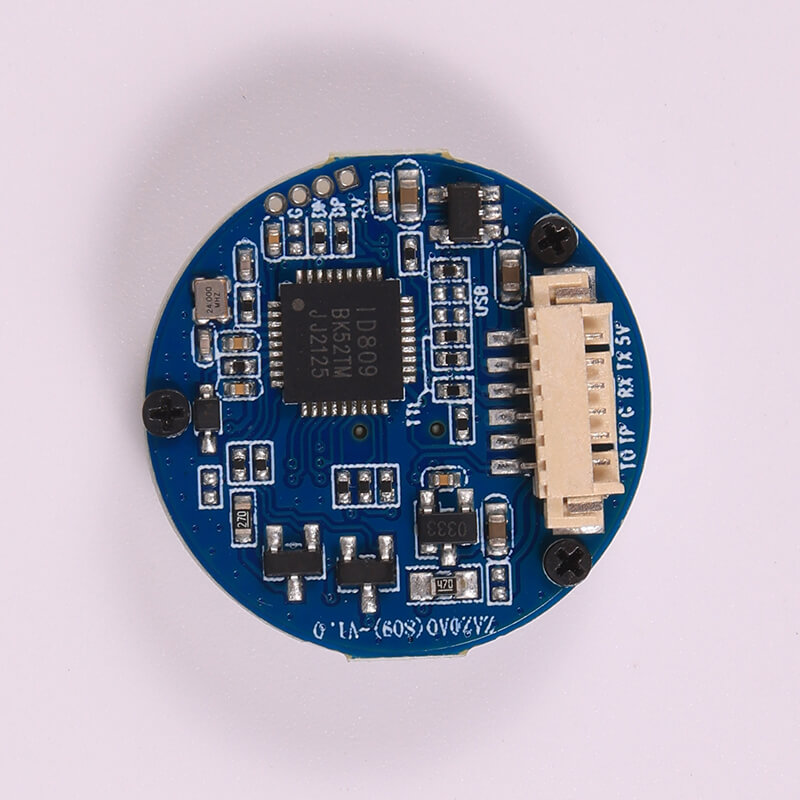

實物圖片
系統支持
模塊兼容多操作系統，包括嵌入式系統、Linux、安卓、Windows，同時提供標準SDK開發包及詳細開發手冊，包含API接口說明、調用示例、故障排查指南，助力開發團隊快速完成集成調試。
